Характеристики:
Тайвань
область применения

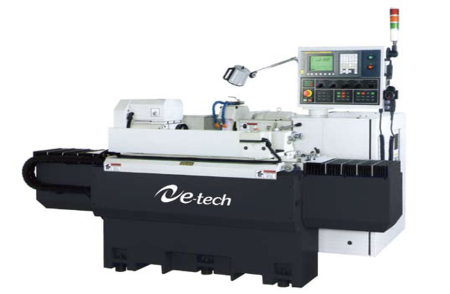

Универсальные круглошлифовальные станки E-tech серии EGP H/NC предназначены для наружного шлифования цилиндрических и конических поверхностей металлических заготовок.
преимущества
В универсальных круглошлифовальных станках E-tech серии EGP H/NC, кроме поворота рабочего стола возможен поворот как детали (заготовки), так и шлифовального круга за счёт поворота передней и шлифовальной бабок вокруг их вертикальных осей. Это позволяет шлифовать на таких станках конусы с большим углом при вершине, а также торцовые плоскости. Кроме того, универсальные устройства данной серии снабжены дополнительной бабкой для шлифования отверстий
Стандартная комплектация
- Программируемый логический контроллер с сенсорным ЖК дисплеем;
- Шлифовальная бабка с шлифовальным кругом (Ø355x38xØ отв.127мм) + фланец (5");
- Разгрузочное колесо;
- Шпиндель передней бабки с конусом MT 3 и углом поворота ±45°;
- Задняя бабка (ручной привод) конус пиноли (центра) MT 3;
- Ограждение рабочей зоны;
- Балансировочное приспособление с балансировочной оправкой;
- Алмазное правящее устройство;
- Система подачи СОЖ (бак СОЖ на 80 литров);
- Электрический шкаф;
- Лампа освещения рабочей зоны;
- Ящик с набором инструментом для обслуживания станка;
- Техническая документация.
Дополнительные опции
- Адаптер для патронов;
- Неподвижный люнет заготовки;
- Система охлаждения с бумажным фильтром и магнитным сепаратором;
- Приспособление для внутреннего шлифования (серия EGP);
- Контактный датчик;
- Центробежный сепаратор;
- 2 и 3-позиционный неподвижный люнет;
- Масляный сепаратор;
- Устройство автоматической калибровки;
- Контроль зазора / сбоев;
- Охладитель масляного тумана;
- Цифровая выдача оси Z;
- Чиллер;
- Кондиционер для электрошкафа;
- Автоматическая балансировочная система;
- Станок для шлифования центровых отверстий.
|
Характеристика / модель |
Единицы измерения |
EGP 2050 M/NC |
EGP 2550 H/NC |
EGP 32/ EGP 38/ EGP 45-60/100/150/200 H/NC |
||||||||
|
Основные характеристики |
Расстояние между центрами |
Мм |
500 |
500 |
600 |
1000 |
1500 |
2000 |
||||
|
Макс. диаметр заготовки |
Мм |
∅ 220 |
∅ 260 |
∅ 320/ ∅ 380/ ∅ 450 |
||||||||
|
Макс. диаметр шлифования |
Мм |
∅ 200 |
∅ 250 |
∅ 300/ ∅ 360/ ∅ 430 |
||||||||
|
Макс. масса заготовки, установленной в центрах |
Кг |
80 |
150 |
|||||||||
|
Шлифовальный круг |
∅ х ширина х отв. |
Мм |
∅355х38х∅127 |
∅405х50х∅127 |
||||||||
|
Частота вращения шпинделя |
Об/мин |
1620/1960 |
1800 |
1650 |
||||||||
|
Шлифовальная бабка |
Угол поворота (Пр/л) |
|
Фиксированный |
± 30° |
± 30° |
|||||||
|
Перемещение на подаче |
Мм |
160 |
135 |
245 |
||||||||
|
Перемещение на ручной подаче |
Мм |
160 |
90 |
200 |
||||||||
|
Перемещение по верхней направляющей |
Мм |
180 |
||||||||||
|
Автоматическое ускоренное перемещение |
Мм |
45 |
||||||||||
|
Автоматическое приращение на подаче (для NCмоделей) |
Мм |
∅ 0,001 ~ ∅ 0,999 |
||||||||||
|
Подача ручным маховичком |
Мм/деление |
∅ 0,005 |
∅ 0,004 |
|||||||||
|
Мм/оборот |
∅ 2 |
|||||||||||
|
Бабка изделия |
Угол поворота (Пр/л) |
|
± 45° |
90° |
||||||||
|
Конус центра |
|
МТ3 (Опц. 5С) |
МТ4 (Опц. МТ5, 5С) |
|||||||||
|
Частота вращения шпинделя |
Об/мин |
150/264/356/480 |
30 ~ 350 (регулируемая) |
|||||||||
|
Задняя бабка |
Конус центра |
МТ3 |
МТ4 (Опц. МТ5) |
|||||||||
|
Ход пиноли |
Мм |
25 |
||||||||||
|
Стол |
Угол поворота (Пр/л) |
|
± 8° |
± 9° |
± 7° |
± 5° |
± 3° |
|||||
|
Скорость перемещения |
Мм/мин |
80/140/230 |
30 ~ 7000 |
|||||||||
|
Приращение за оборот |
Мм/об |
9 |
10 |
|||||||||
|
Внутреннее шлифование |
Частота вращения шпинделя |
Об/мин |
14000 или 25000 |
12000/18000 или 25000 |
||||||||
|
Макс. диаметр внутр. шлифования |
Мм |
∅ 24-70 |
∅ 30~100 или ∅ 20~50 |
|||||||||
|
Макс. длина шлифования |
Мм |
70 |
100 или 55 |
|||||||||
|
Макс. вылет заготовки |
Мм |
275 |
315 |
|||||||||
|
Макс. диаметр зажима |
Мм |
∅ 110 |
∅ 150 |
|||||||||
|
Мощность |
Привод шлифовального круга |
кВт |
2,25 |
3,75 |
5,62 |
|||||||
|
Привод бабки изделия |
кВт |
0,375 |
1,5 |
|||||||||
|
Привод насоса подачи СОЖ |
кВт |
0,01 |
0,02 |
|||||||||
|
Привод насоса гидростанции |
кВт |
|
1,5 |
|||||||||
|
Привод шпинделя внутреннего шлифования |
кВт |
|
1,5 |
|||||||||
|
Габаритные размеры и масса |
Масса нетто |
Кг |
1850 |
2800 |
3500 |
3600 |
4700 |
6000 |
||||
|
Масса в упаковке |
Кг |
2250 |
3200 |
4000 |
4700 |
5600 |
6780 |
|||||
|
Упаковочные размеры (ДхШхВ) |
Мм |
2220х1370х1880 |
2280х 2280х 1940 |
3030х 2250х 2030 |
3030х 2250х 2030 |
43030х 2250х 2030 |
5220х 2250х 2030 |
|||||
